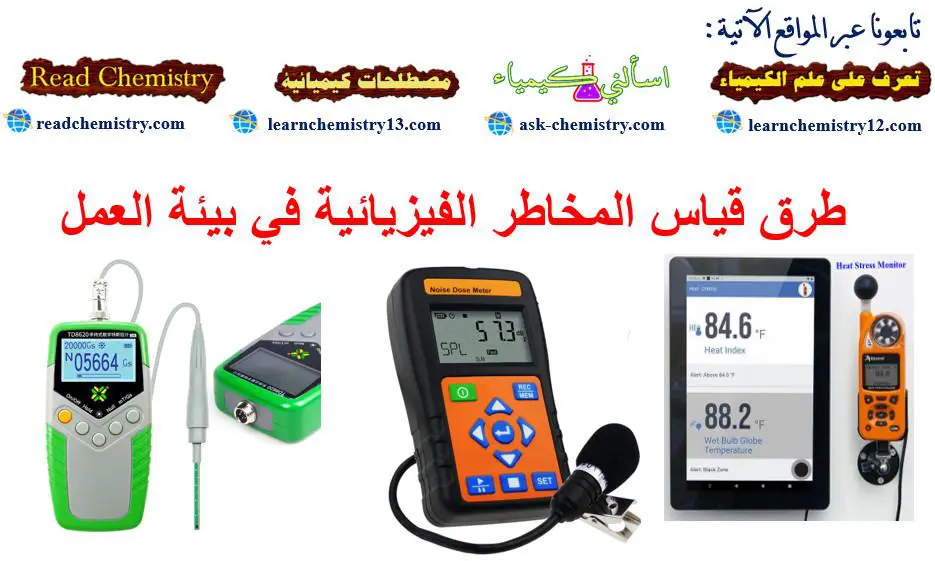

طرق قياس المخاطر الفيزيائية داخل بيئة العمل

طرق قياس المخاطر الفيزيائية داخل بيئة العمل

– في هذا الموضوع سيتم مناقشة طرق قياس المخاطر الفيزيائية داخل بيئة العمل Physical hazards measurements

– يتعرض العمال في مواقع العمل إلى العديد من المخاطر والملوثات التي تؤدى إلى وقوع إصابات العمل والتعرض للإصابة بالأمراض المهنية.

– تقسيم هذه المخاطر والملوثات من حيث طبيعتها إلى (ملوثات كيميائية – ملوثات فيزيائية (طبيعية) – ملوثات حيوية) إضافة إلى العوامل النفسية والاجتماعية ذات الأثر العام أيضًا في علاقات العمل.

– وفيما يلي نبذة عن طرق قياس المخاطر الفيزيائية الآتية:

(1) الضوضاء

(2) الاهتزازات الميكانيكية

(3) الوطأة الحرارية

(4) الأتربة

(5) الأشعة الكهرومغناطيسية

(6) الاشعاعات الخطرة

– وتنقسم الأشعاعات الخطرة كما يلى:

•  أشعة غير مؤينة مثل (موجات الراديو والميكروويف – الأشعة تحت الحمراء – الأشعة الضوئية (الضوء المرئي) الأشعة الفوق البنفسجية)؛
•  الأشعة المؤينة (الأشعة الموجية مثل أشعة إكس وجاما).

(1) طرق قياس الضوضاء Noise

– الضوضاء هي خليط متنافر من الأصوات التي تنتشر في جو العمل فتقلل الانتاج، فضلاً عما تحدثه على المدى الطويل من ضعف تدريجي في قوة السمع، وربما انتهى بالصمم الكامل.

– ينتقل الصوت على شكل موجات تنتشر في الوسط وتحيط بمصدره في كافة الاتجاهات، ولا يستطيع الصوت الانتقال في الفراغ، بل لابد من تواجد وسط مادی کی تنتقل من خلاله هذه الموجات الصوتية.

– تقاس شدة الضوضاء بوحدة الديسيبل، وهي أضعف الاصوات التي يمكن لأذن الانسان السليم التقاطها وتساوى 20 من المليون من الباسكال.

نظرية عمل جهاز قياس شدة الضوضاء

– تقاس شدة الضوضاء بجهاز يسمى Sound Level Meter

– هو جهاز استجابة للصوت ويقارب بنفس الطريقة التي تعمل بقاع أذن الانسان.

– هو عبارة عن ميكروفون لالتقاط الموجات الصوتية المنتشرة في الوسط وهو عبارة عن وحدة أو دوائر كهربائية لتحويل الموجات الصوتية إلى اشارات كهربائية وبه مكبر يعمل على تكبير هذه الاشارات الكهربائية.

– كما يتم عرض النتائج على شاشه تظهر عليها القراءات بوحدة الديسيبل.

نظرية عمل جهاز قياس جرعة الضوضاء

– تقاس جرعة الضوضاء بجهاز يسمى Noise Dose Meter

– يعطي الجهاز النسبة المئوية للتعرض اليومي للضوضاء.

– نظرية عمل الجهاز شبيه بجهاز Sound Level Meter حيث أنه يتكون كما يلي:

(1) ميكروفون لالتقاط الموجات الصوتية.

(2) دائرة كهربائية لتحويل الطاقة الصوتية إلى طاقة كهربائية.

(3) الشاشة التي تعطى النسبة المئوية لجرعه الضوضاء التي يتعرض لها العامل خلال فترة الوردية من خلال رسم يوضح القراءة بمقابلها بالجرعة التي يتعرض لها العامل.

– تكون جرعه الضوضاء بالديسيبل ويتم مقارنتها بالحدود المسموح بها والمذكورة في القرار الوزاري رقم 211 لسنه 2003.



(2) طرق قياس الاهتزازات الميكانيكية Mechanical Vibration

– الاهتزازة هي حركة ترددية توافقية، أي أنها حركه تكرر نفسها بعد فترة محددة من الزمن.

– تنتقل الاهتزازات الميكانيكية من الآلة إلى يد الانسان فذراعه، ثم إلى باقي أجزاء الجسم.

– تؤثر الاهتزازات على المباني والآلات وحساسيتها وقدرتها في الصناعة. وأيضًا على أجزاء جسم الإنسان وكفاءة أعصابه وخاصة الاطراف.

– علاوة على ذلك يظهر هذا التأثير على المدى البعيد.

– يعبر عن الاهتزازة بمتوسط الجذر التربيعي لعجله الاهتزازة rms) Root mean square values)

– هناك نوعان من الاهتزازات كما يلي:

• اهتزازة الجسم كله
• اهتزازة اليد والذراع

– تقاس اهتزازة اليد والذراع بجهاز يسمى Hand arm vibration meter

نظرية عمل الجهاز

يتكون هذا الجهاز من المكونات الآتية كما يلي:

• مسجل للاهتزازات، والذي يقوم بالتقاط الاهتزازة من يد العامل الى الجهاز.
• محول لتحويل الاهتزازة الميكانيكية إلى إشارات كهربائية.
• مكبر الاشارات الكهربائية.
• دوائر تفاضل وتكامل لهذه الاشارات الكهربائية يتم استقبالها للحصول على عجله الاهتزازة بدلاله الزمن.

– وحدة قياس عجله الاهتزازة هي: متر / ث²

– الحدود العتبية للتعرض للاهتزازات في أي من المحاور الثلاثة المؤثرة كما هو مبين بالجدول التالي:

(3) طرق قياس درجة الوطأة الحرارية Heat stress

– تعتبر قياس الوطأة الحرارية من أهم طرق قياس المخاطر الفيزيائية.

– الحرارة: هي صورة من صور الطاقة، وتقاس كمية الحرارة بالسعر

– السعر الحراري: هو كمية الحرارة اللازمة لرفع درجة حرارة جرام واحد من الماء درجة واحد سليزيه (درجة مئوية).

– كما تنتقل الحرارة عن طريق الاشعاع – التوصيل – الحمل.

– من طرق قياس عوامل الحرارة في جو العمل جهاز يسمي Heat Stress Monitor

– نظرية عمل الجهاز هي تحويل الطاقة الحرارية إلى الطاقة كهربائية.

– تقاس درجة الوطأة الحرارية عن طريق ثلاثة ترمومترات كما يلي:

• الترمومتر الجاف يقوم بقياس درجة حرارة الهواء الجاف.
• الترمومتر الرطب يقوم بقياس درجة حرارة الهواء الرطب.
• ترمومتر جلوب: يقوم بقياس درجة الحرارة الاشعاعية.

– يتم حساب درجة الوطأة الحرارية بالمعادلة الآتية كما يلي:

• درجة الوطأة الحراري (Outdoor) في الخارج = 0.7 قراءة الترمومتر المبلل + 0.2 قراءة جلوب + 0.1 قراءة الترمومتر الجاف.
• درجة الوطأة الحرارية (indoor) في الداخل = 0.7 قراءة الترمومتر المبلل + 0.3 ترمومتر جلوب.

– حدود التعرض الحراري المسموح بها مقدرة بالدرجة المئوية كما يلي:



(4) طرق قياس الأشعة الكهرومغناطيسية Electromagnetics

المجال الكهرومغناطيسي

– تتكون الموجات الكهرومغناطيسية من مجالات مغناطيسية مهتزة بنفس التردد وتنتقل بنفس السرعة ومتعامدة بعضها على البعض من ناحية ومتعامدة على اتجاه انتشارها من ناحية أخرى.

المجال المغناطيسي

– عند مرور تيار كهربي في أي موصل يتولد مجال مغناطيسي حول السلك يسمى بخطوط الفيض المغناطيسي، وتقاس كثافة الفيض المغناطيسي بوحدة تسمى (تسلا) تسلا = 10000جاوس.

– كما تتناسب شدة المجال المغناطيسي طردياً مع شدة التيار الكهربي وعكسياً مع المسافة تقاس كثافة الفيض المغناطيسي بجهاز يسمى Hand-held gauss/tesla meter

– تعتمد فكرة عمله على عزم الازدواج المؤثر في ملف يمر به تيار كهربي قابل للحركة في مجال مغناطيسي، ويتم من خلاله قياس كثافة الفيض المغناطيسي الناشئ عن وجود تيار كهربي مختلف في فرق الجهد والشدة والمقاومة.

– قيم الحدود العتبية للتعرض للمجالات الكهرومغناطيسية كما يلي:

المجال الكهربي:

– تقاس شدة المجال الكهربي بوحدة تسمى فولت /متر.

– كما تتوقف شدة المجال الكهربي على التردد.

– قيم الحدود العتبية للتعرض للمجالات الكهربائية كما يلي:

(5) طرق قياس الأشعة الضوئية lighting

– الأشعة الضوئية (أمواج الطيف المنظور) هي جزء من الأشعة الكهرومغناطيسية تقع ما بين الأشعة تحت الحمراء والأشعة فوق البنفسجية والطول الموجي للأشعة الضوئية، يقع ما بين 760 نانومتر وحتى 400 نانومتر.

– تعتمد شدة الاستضاءة المكان على عوامل عديدة من أهمها قوة المصدر والمسافة بين المصدر والضوء والنقطة المضاءة وزاوية سقوط الضوء.

– تقاس شدة الاستضاءة بوحدة تسمى اللوكس أو شمعة.

– تعتمد نظرية جهاز قياس شدة الاستضاءة على نظرية الخلية الكهروضوئية، والتي يتم فيها تحويل الطاقة الضوئية الساقطة على المعادن إلى طاقة كهربية معايرة في الجهاز بوحدة قياس شدة الاستضاءة.

– مستويات شدة الإضاءة الآمنة في العمليات الصناعية المختلفة الدقة كما يلي:



– مستويات شدة الإضاءة الآمنة في الأعمال المكتبية كما يلي:

– علاوة على ذلك تقاس شدة الإضاءة عند مستوى سطح العمل طبقاً لظروف العمل.

(6) الأشعة الفوق البنفسجية Ultraviolet

– هي جزء من الطيف الكهرومغناطيسي تتراوح أطوال موجاتها ما بين 100 نانومتر وحتى 400 نانومتر.

– تنقسم إلى ثلاث أقسام مختلفة في خواصها الفزيائية وتأثيرها الحيوية كما يلي:

•  A الطول الموجي 315 – 400 نانومتر
• UV-B الطول الموجي 315 – 280 نانومتر
• UV-A الطول الموجي 100 – 480 نانومتر

– تقاس القدرة الإشعاعية للأشعة الفوق بنفسجية بوحدة تسمى ميكرووات / سم² أو ميللي وات/ سم² وجرعه إشعاع بوحدة تسمى جول/ /سم²، ويتم قياسها بواسطة كاشف الأشعة.

– التعرضات المسموح بها للأشعة الفوق بنفسجية Effective Irradiance كما يلي:

المراجع:

– كتاب الدليل الفني لتدريب مفتشي السلامة والصحة المهنية. (دليل المتدرب – المستوى التخصصي) – الطبعة الأولى 2017 الصادر من وزارة القوى العاملة. – جمهورية مصر العربية والمعتمد من وزارة العمل الدولية.

Labor law no. 12 / 2003 and MOMM decree no. 211 / 2003
